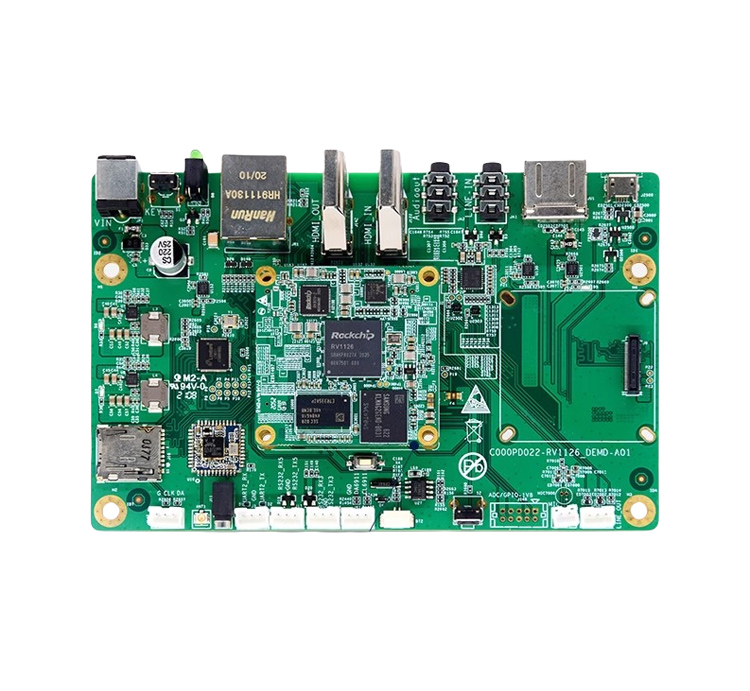

HT-RV1126定制開發套件
性能與應用介紹 RV1126 處理器核心具有雙核 ARM Cortex-A7@1.5GHz，集成 NPU 處理單元。 RV1126 主板提供 1 路 HDMI 輸出、1 路 USB2.0、3 路千兆網絡、RS232、RS485 等 豐富外圍接口。 RV1126 是針對多路高清/超高清（1080p/4M/5M/4K）IPC 產品應用開發的新 一代專業 SoC 芯片。RV1126 集成了 ARM A7 雙核處理器和性能強大的神經網絡推 理引擎，支持多種智能算法應用。同時，RV1126 提供兩倍于前代產品的視頻處 理能力。另外，H.265 視頻解碼引擎、視頻圖像處理的算法效果及性能得到了進 一步提升。結合豐富的外圍設備及高速接口，該 SoC 芯片為客戶產品提供了高性 能、優異圖像質量的高清 IPC 解決方案，廣泛用于安防市場等相關應用場景。 產品外觀 RV1126 定制開發板-正面圖 RV1126 定制開發板-背面圖 產品規格 1、機械尺寸 核心板尺寸：45*45mm 開發板尺寸：91*141mmHT-RV1126 定制開發板-機械尺寸圖2、硬件資源描述項目類型型號參數說明核心配置處理器RV1126CPU智能視頻分析NPU存儲內存DDR4存儲EMMC連接器核心板連接器：FX8C-80S-SV 開發板：FX8C-80P-SV1(92) 主板接口電源輸入1DC12V視頻輸入11*HDMI視頻輸出11*HDMI 網口11*LAN,10/100/1000MbpsUSB1USB2.0 音頻輸入1LINE IN/OUT RS2321工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）核心模塊接口定義：軟件規格參數 UBOOT啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動OUPTHDMI 輸出驅動eMMCeMMC 驅動DDRDDR驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數 最小值 典型值最大值商業級溫度0℃/ 70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。 提供 vdec 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障 RV1126 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制 支持項目外包開發 查看更多
HT-RK3588定制開發套件
產品簡介HT-RK3588定制開發板是常州海圖信息科技股份有限公司推出的一款以RK3588處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3588定制核心板集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能及應用介紹HT-RK3588定制開發板H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格1、機械尺寸 HT-RK3588定制開發板正面圖 HT-RK3588定制開發板接口圖 連接器型號（核心板與底板）J40,J41FX10A-120S-SV（21）引腳間距0.65mm2、硬件規格參數 項目類型型號參數RK3588說明核心配置處理器4*A76+4*A55NNIE6.0Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC32GB連接器底板連接器J41FX10A-120S-SV(21)外圍接口HDMI接口4MIPI OUT*2 HDMI IN*2FAN接口1串口RS2321串口MCU_JTAG接口1串口ARM_JTAG接口1串口DEBUG1串口USB接口2USB2.0 HOST接口、USB3.0MASKROM1RECOVERY1PMIC_PWR_ON1網口210/100/1000兆SATA32*數據接口、1*供電接口 3、軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作環境環境參數最小值典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于定制核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-RK3588定制開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

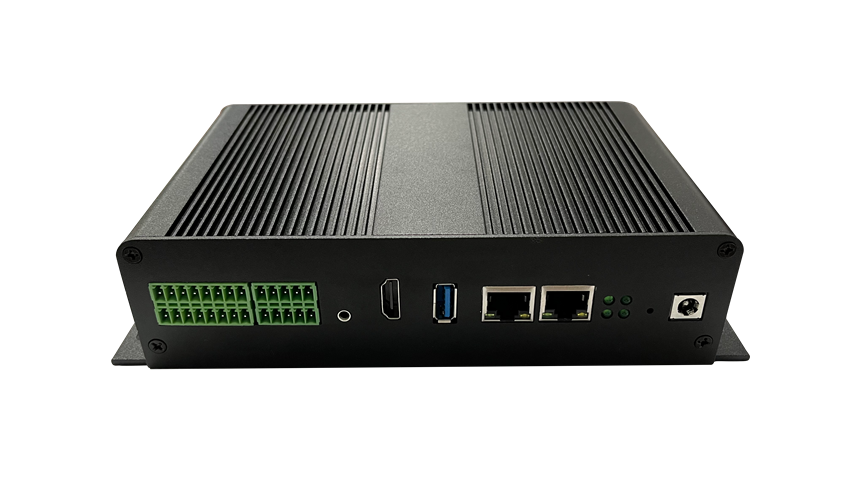

HT-RK3568+Atlas開發套件
載板技術參數項目類型型號參數說明核心配置處理器RK3568載板內核四核Cortex-A55 2.0GHzARM G52 2EENPU0.8Tops INT8存儲內存DDR8GBFlash MemEMMC32GB產品接口資源Atlas 200加速模塊介紹產品 Atlas 200 AI加速模塊型號：3000AI芯片昇騰310AI算力22 TOPS INT816 TOPS INT88 TOPS INT8內存規格LPDDR4X，8 GB/4 GB，總帶寬51.2 GB/s編解碼能力? 支持H.264硬件解碼，16路1080P 30 FPS （2路3840*2160 60 FPS）? 支持H.265硬件解碼，16路1080P 30 FPS （2路3840*2160 60 FPS）? 支持H.264硬件編碼，1路1080P 30 FPS? 支持H.265硬件編碼，1路1080P 30 FPS? JPEG解碼能力1080P 256 FPS，編碼能力 1080P 64 FPS，分辨率：8192*4320? PNG解碼能力1080P 24 FPS，分辨率： 4096*2160接口? PCIe ×4 Gen3.0? ×1 USB2.0 / USB3.0? ×1 RGMII串行總線UART / I2C / SPI接口規格144 pin BTB連接器典型功耗4 GB: 5.5 W / 8 GB: 8 W結構尺寸52.6mm * 38.5mm * 8.5mm重量30g工作環境溫度 -25℃~80℃（-13°F～+176°F） 查看更多

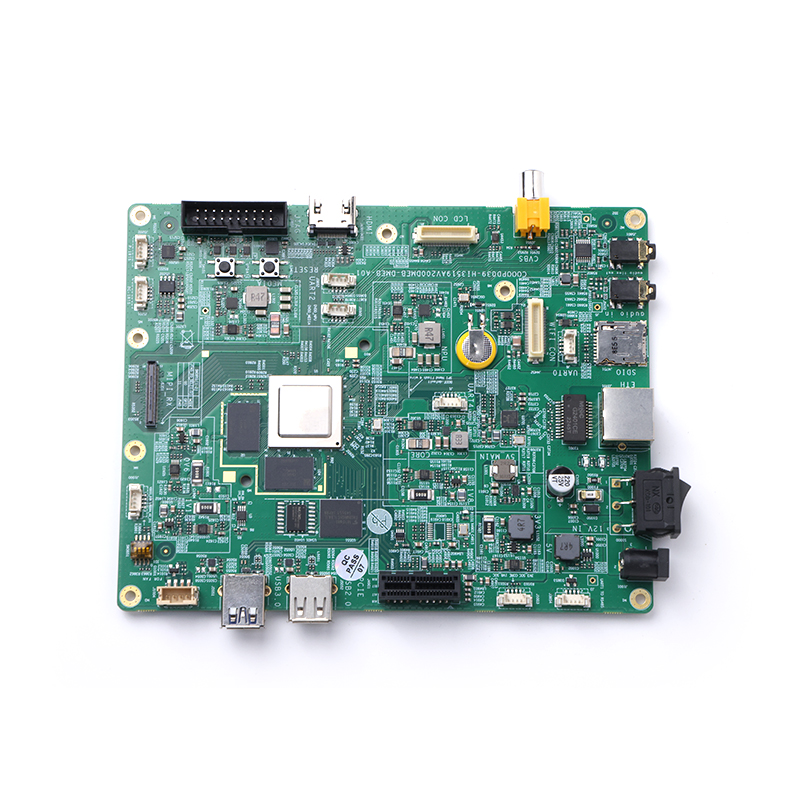

HT-Hi3519AV200標準開發套件
產品簡介HI3519AV200是一顆面向監控市場推出的ultra-HD Smart IP Camera SOC。該芯片支持四路sensor輸入，支持高達4K60的ISP圖像處理 能力，支持3F WDR、多級降噪、六軸防抖、硬件 拼接等多種圖像增強和處理算法，為用戶提供了很好的圖像處理能力。HI3519AV200內置四核A55，提供豐富靈活的CPU資源，以滿足客戶計算和控制需求。 集成單核MCU，以滿足某些低延時要求較高場 景。 HI3519AV200集成了的神經網絡推理單 元，最高2.5Tops INT8，并支持業界主流的神經網 絡框架。并內置雙核Vision DSP，以滿足客戶一些 差異化的CV計算需求。 HI3519AV200采用先進的12nm低功耗工藝和 0.65pitch封裝，同時支持 LPDDR4/LPDDR4x/DDR4顆粒，滿足客戶應用的 產品小型化設計和快速量產。 產品外觀 HT-3519AV200 開發板正面圖三、產品規格1、機械尺寸 HT-3519AV200 -機械尺寸圖 2、資源描述接口圖： 開發板連接器：連接器型號（開發板）連接器型號（配套底板）引腳間距引腳數量 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3519AV200內核四核 ARM Cortex A55@1.2GHz算力2.5Tops INT8存儲內存DDR8GBFlash MemoryEMMC8GB連接器開發板連接器視頻輸入MIPI 8Lane視頻輸出1HMDI 4K30fpsLINE IN1LINE OUT1UART5以太網110M/100M/1000MDEBUG1RS232USB2.01USB3.01CVBS OUT1RS4851JTAG1PCIE1SDIO1SD1IOI2S工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本啟動方式支持從SPI_NOR，EMMC 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值MAX工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HI3519AV200開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-3516DV500標準開發套件
產品簡介Hi3516DV500是一顆面向行業市場推出的高清智能網絡攝像頭SoC。該芯片最高支持2路sensor輸入，支持最高5M@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了很好的圖像處理能力。支持熱紅外、結構光和ToF sensor的接入和處理。Hi3516DV500內置雙核A55，提供豐富和靈活的CPU資源，以滿足客戶計算和控制需 求。 Hi3516DV500集成了神經網絡推理引擎，最高2Tops NN算力，支持業界主流的神經網絡框架。Hi3516DV500提供穩定、易用的SDK軟件開發包，支撐客戶產品快速量產。 產品外觀 HT-3516DV500正面圖 產品規格1、機械尺寸 HT-3519DV500開發板-機械尺寸圖2、資源描述接口圖： 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3516DV500內核 雙核ARM Cortex A55@850MHz NNIE2.5Tops運算性能存儲內存DDRDDR4*4 2GBFlash MemoryEMMC8GB視頻輸入1MIPI 8Lane 視頻輸出1MIPI/VODEBUG1RS232以太網1千兆UART4TTLUSB1USB2.0MIC1LINE IN1LINE OUT1RS4851TF1WIFI1JTAG1GPIOSPI/I2C2SPI*2/I2C*6工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值MAX工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3519DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

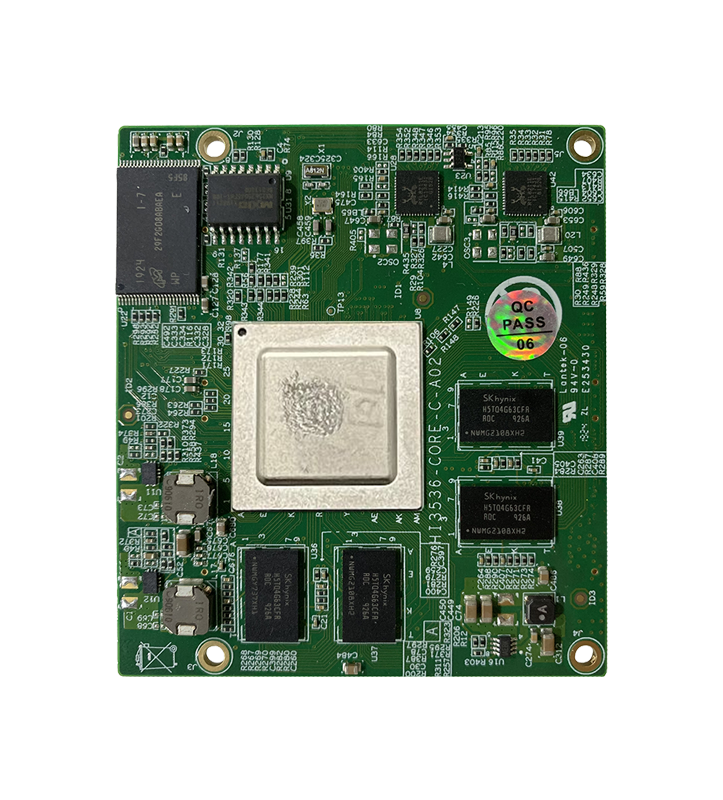

HT-Hi3536A定制開發套件
產品簡介HT-3536A 核心板是常州海圖電子科技有限公司推出的一款以華為海思Hi3536AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536A 核心板集多種優勢于一身，強勁的處理器性能視頻解碼引擎提供了強悍的視頻處理和解碼能力。HT-3536A 核心板支持 1 個 HDMI 2.0 超高清輸出接口，最大輸出 3840x2160@60fps、支持 1 個 VGA 高清輸出接口，最大輸出 2560 x1600@60fps 支持1 個 BT.1120 高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120）輸出，在 DDR 模式下最大可輸出 3840 x2160@30fps。核心板提供 10/100/1000M以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。產品外觀項目類型型號參數說明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存儲內存DDR44GB存儲EMMC8GB連接器BTB連接器間距0.5mm，320Pin板載功能接口電源電源輸入DV12V/2A(與主板配套使用時，從主板供電)網口11000M/100M/10M硬盤存儲SATAUBS3.0轉SATA 6GbpsRTC紐扣電池RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）CVBS OUTVGA OUT最大支持1080P60HDMI OUT11HDMI OUT2若干復用IO網口23SATA3.0 (板載)LINE IN1LINE OUT1需要給VBAT供電USB5CPU硬件相關配置IORESET外部按鍵軟件復位DC12電源輸入RS232*2UART1,UART2RS485*1UART3GPIOSATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高 50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。l 提供 vio、venc、vdec 等豐富的 Linux 例程。l 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持l 協助判斷產品是否存在故障l HT-3536A 主板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持 Linux 系統定制l 支持 OEM/ODM 定制l 支持項目外包開發4、更多支持l 官方網站：www.xj4r.com.cnl 海思官方網站：www.hisilicon.coml 售后微信：19952516369 查看更多
HT-Hi3559AV100定制開發套件
產品簡介 Hi3559AV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖 HT-3559A 核心板設計的一款海思嵌入式開發板。Hi3559AV100 處理器核心采用大小核架構，處理核心由雙核 ARM Cortex-A73@1.6GHz、雙核 ARM Cortex-A53 @1.2GHz 以及單核 ARM Cortex-A53@1.2GHz 組成，處理性能強悍。外加雙核 Mali G71 GPU@900MHZ 以及雙核 NNIE@840MHZ 神經網絡加速引擎，滿足超清分辨率 下的復雜智能視頻/圖像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 輸入、4K@30 HDMI 輸入、4K@60 輸出、 1080P@60 輸出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 網絡、RS232、 RS485、GPIO 等豐富外圍接口。 產品規格 機械尺寸Hi3559AV100定制開發板-機械尺寸圖資源描述硬件規格參數 項目類型型號參數說明核心配置處理器Hi3559AV100MPU雙核ARM Cortex-A73@1.6GHz雙核ARM Cortex-A53@1.2GHz單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距1.27mm，320Pin板載功能電源J31-電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口視頻輸出J9-HDMI原生HDMI2.0接口（與主板配套使用時，通過排線連接到主板HDMI OUT2輸出）網口1J5-RJ451000M/100M/10M硬盤存儲CON1-SATAUSB3.0轉SATA 6GbpsRTCJ40-紐扣電池內置RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）主板接口HDMI IN1支持4k@608xLane MIPI（MIPI0+MIPI1）HDMI IN2支持4k@304xLane MIPI（MIPI2）HDMI OUT1支持1080P60MIPI-DSIHDMI OUT2支持4k60原生HDMI2.0網口210M/100M/1000MRGMII資源MIC INAIC31I2S0、I2C4LINE INLINE OUTUSBx1USB3.0 TFx1SDIO3.0RESET外部按鍵硬復位LED-1電源指示LED-2GPIO2_1可用于運行指示DC12電源輸入電源短接可外接開關控制（默認短接）RS232UART3RS485UART2GPIOGPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7SATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 LinuxUboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3559A 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3559AV100標準開發套件
產品介紹HT-3559A主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3559AV100芯片設計的一款海思嵌入式開發板。Hi3559AV100處理器核心采用大小核架構，處理核心由雙核ARM Cortex-A73@1.6GHz、雙核ARM Cortex-A53 @1.2GHz以及單核ARM Cortex-A53@1.2GHz組成，處理性能強悍。外加雙核Mali G71 GPU@900MHZ以及雙核NNIE@840MHZ神經網絡加速引擎，滿足超清分辨率下的復雜智能視頻/圖像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。HT-3559A主板提供IMX334鏡頭模組輸入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格1、機械尺寸 主板-機械尺寸圖 2、單板接口示意圖單板正面單板反面 2.1、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC8GBSPI FLASH主板接口1單板總電源接口，12V@2A 或以上2菜單鍵，接到GPIO14_6 0：按鍵按下；1：按鍵未按下。3升級鍵，接到GPIO0_0/UPDATE_MODE_N 。0：按鍵按下；1：按鍵未按下。4開機鍵，接到PWR_BUTTON0。0：按鍵按下； 1：按鍵未按下。開機：按200 毫秒或以上（默認），關機：長按10 秒。5系統復位鍵。復位：按鍵按下。6sensor 接口１ 7sensor 接口28USB 3.0 port 1，向下兼容USB 2.0 port 19PCIe X1 接口10USB2.0 port0，Micro 座子11芯片的HDMI 輸出12SD 卡0，支持SD3.013SD 卡1，僅支持SD2.014音頻輸入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。15音頻輸入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。16音頻輸出接口，連接到AC_OUTL/R 管腳，經過功放輸出音頻17撥碼開關SW1，啟動介質撥碼開關，詳情見3.2 章節的表3-118撥碼開關SW2SW2.1：Uart0 和CAN0 功能選擇。0：CAN0； 1：Uart0。SW2.2：Uart1 和CAN1 功能選擇。0：CAN1； 1：Uart1。SW2.3：Jtag 和I2S 的功能選擇。0：Jtag； 1：I2S。SW2.4：上電自動開機功能的開啟/關閉。0：開啟上電自動開機功能； 1：關閉上電自動開機功能。19CAN 接口J34：CAN0 接口，J35：CAN1 接口。20千兆網口21Uart0，使用時無需外接串口轉接板，可直接與PC 連接22Jtag 接口，可直接外接Jtag 設備，使用該功能時，需撥碼SW2.3=023預留的12V 電源接口，可作為12V 風扇的電源接口24SDIO2 Wifi 扣板接口25屏幕扣板接口，包含信號：MIPI TX，6/8bit LCD，觸摸屏控制信號（I2C、RESET 、INT）。通過擴展，可對接以上規格的屏幕。26SensorHub 資源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等資源接口27Iris 接口28電源接口，僅用于測試J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。29SensorHub 的uart0 ，使用時需外接串口轉接板30UART1 接口，使用時需外接串口轉接板31UART2 接口，使用時需外接串口轉接板32UART3 接口，使用時需外接串口轉接板33UART4 接口，使用時需外接串口轉接板34I2S 信號接口。使用時需撥碼SW2.3=1 。序號1~34對應單板接口示意圖中接口工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）2.2、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3559A主板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-SD3403標準開發套件
產品介紹HT-SD3403標準開發板是常州海圖信息科技股份有限公司推出的一款基于HT-SD3403芯片設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-SD3403集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。性能與應用介紹HT-SD3403處理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HT-SD3403主板提供1路sensor輸入、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。HT-SD3403是針對高清/超高清（1080p/4M/5M/4K）IPC產品應用開發的新一代專業SoC芯片。HT-SD3403集成了ARM A55四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用，神經網絡加速引擎，算力高達4Tops INT8，支持完整的API和工具鏈，易于客戶開發。同時，HT-SD3403還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，芯片支持AI ISP，通過AI方式實現了ISP質的飛躍。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量IPC解決方案，廣泛用于高清監控市場、多傳感器輸入等相關應用場景。產品規格HT-SD3403標準開發板-正面圖HT-SD3403標準開發板-機械尺寸圖硬件規格參數項目類型型號參數說明核心配置處理器HT-SD3403CPU四核ARM Cortex-A55@ 1.4GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NPU10Tops 神經網絡運算性能智能計算加速性能存儲內存DDR8GB存儲EMMC8GB配套傳感器OS08A20主板接口11*DC12V 單板電源輸入接口2單板電源開關3RJ45千兆網口4Micro SD卡接口5音頻輸入接口，AC_INL/AC_INP6音頻輸出接口，連接到AC_OUTL/R管腳，經過功放輸出音頻7CVBS輸出接口8MIPITX擴展接口9HDMI接口10JTAG連接器11P-IRIS接口12DC-IRIS接口13Sensor接口14DDR電源測試接口15撥碼開關16預留風扇接口17USB3.0向下兼容支持的USB2.0接口18USB2.0接口19PCIEX1接口20DVDD_CORE和IO電源測試接口21RS485接口22UART0接口，系統主調試串口，使用時需外接串口轉接板23SDIO1接口，使用時需外接SDIO WIFI24UART4接口，使用時需外接串口轉接板25DVDD_NPU,DVDD_MEDIA電源測試接口26UART2接口，使用時需外接串口轉接板，并將電阻R3114移到R3115, 阻R3117移到R3116,27系統外部復位按鍵28一鍵升級按鍵工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-SD3403開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-SD3403定制開發套件
產品簡介SD3403標準開發板是常州海圖電子科技有限公司推出的一款基于海思SD3403芯片設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。SD3403集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。 性能與應用介紹SD3403處理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。SD3403主板提供1路sensor輸入、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。SD3403是針對高清/超高清（1080p/4M/5M/4K）IPC產品應用開發的新一代專業SoC芯片。SD3403集成了ARM A55四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用，神經網絡加速引擎，算力高達10Tops INT8，支持完整的API和工具鏈，易于客戶開發。同時，SD3403還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，芯片支持AI ISP，通過AI方式實現了ISP質的飛躍。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量IPC解決方案，廣泛用于高清監控市場、多傳感器輸入等相關應用場景。產品外觀 SD3403定制開發板-正面圖 產品規格1、機械尺寸 HT-SD3403定制開發板-機械尺寸圖2、硬件資源描述項目類型型號參數說明核心配置處理器3403GPU四核ARM Cortex-A55@ 1.4GHzNPU10Tops,存儲內存DDR8GB存儲EMMC8GBSPI FLASH無連接器BTB連接器間距1.27mm，160Pin板載功能接口視頻輸入HDMI*1輸入分辨率為4K視頻輸出HDMI*2原生HDMI2.0接口/BT.1120轉HDMI網口121000M/100M/10M主板接口HDMI OUT0最大支持4096x2160@60fps原生HDMI OUT1最大支持1080P@60fpsBT.1120VGA網口210M/100M/1000MRGMII資源音頻LINE IN /LINE OUTUSBX2USB2.0USBx1USB3.0 SATAX4RESET外部按鍵硬復位LED-1供電提示DC12電源輸入RS485RS232工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-SD3403開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

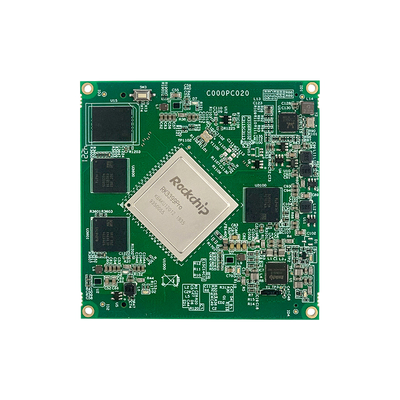

HT-RK3588核心板
產品介紹HT-RK3588核心板是常州海圖信息科技股份有限公司推出的一款以RK3588處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3588核心板集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能與應用介紹HT-RK3588核心板H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供專業級的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格HT-RK3588核心板正面圖HT-RK3588核心板 機械尺寸圖連接器型號（核心板）J40,J41FX10A-120S-SV（21）引腳間距0.65mm硬件規格參數項目類型型號參數說明核心配置處理器RK35884*A76+4*A55NPU6Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC32GB連接器底板連接器J41FX10A-120S-SV(21)引腳功能HDMI接口2MIPI OUT1HDMI INUART 串口1SATA接口3SATA2.0（和PCIE2.0復用）TYPEC接口2輸出接口MIPI_DPHY2輸入接口2輸出接口MIPI_CSI2輸入接口USB接口2USB2.0 HOST接口PCIE接口3PCIE2.0接口（和SATA接口復用）2PCIE3.0SDMMC接口1SDIO接口1SDIO3.0接口GPIO接口1~8接口GMAC接口2SARADC接口3軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障HT-RK3588核心板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-RV1126核心板
查看更多
